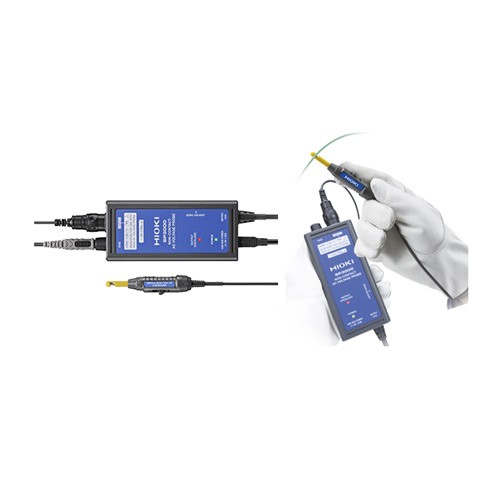

AC非接触电压探头SP3000

主要特点：

只要夹住电线绝缘层即可将电装信号可视化，可用于示波器观测波形
汽车电气系统信号的测量、LIN信号等通讯信号的捕捉
可用于以下用途：

由于设备的太小、使用防水连接器，无法接触金属端子时，为了减少重复连接，不想拔出连接器时存在静电引起传感器故障的危险性，不能破坏绝缘层时

产品介绍
技术参数
附件及选件
视频演示
技术文档

适用于外径φ1mm〜2.5mm的带绝缘层电线;频带10Hz〜100kHz;额定测量电压5Vrms 14Vp-p

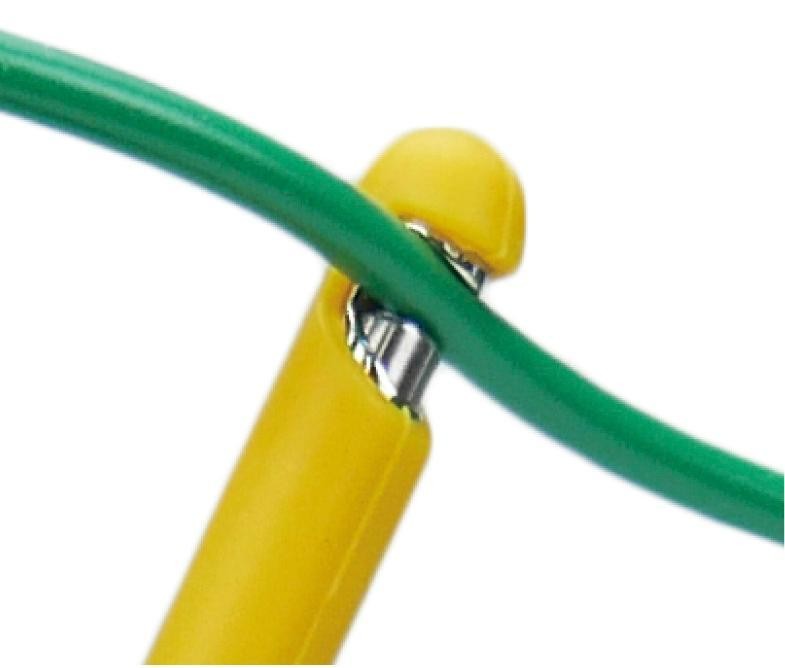

仅需夹住即可在绝缘层上观测电装信号

适用于外径φ1mm〜2.5mm的带绝缘层电线
测量频率带宽10Hz～100kHz
额定测量电压5V rms 14V p-p

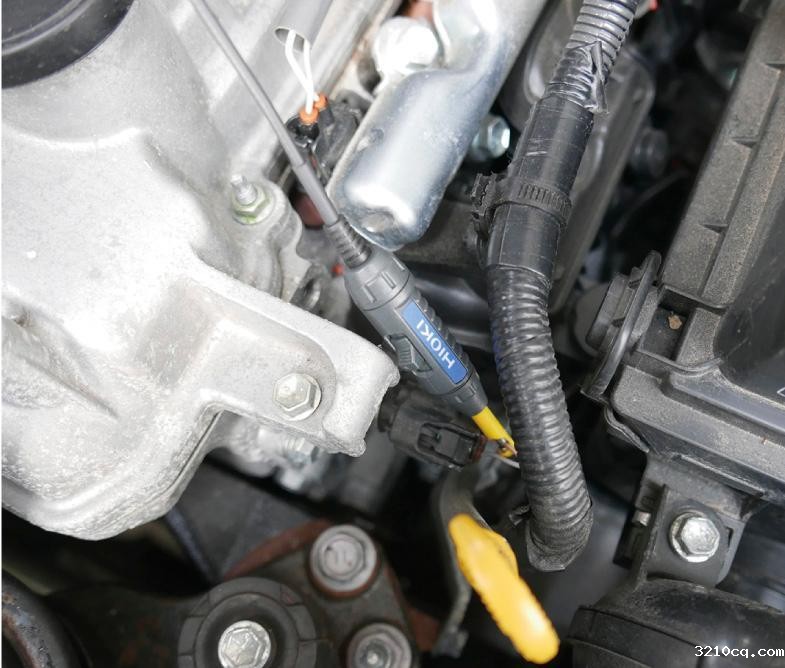

轻松安装在狭窄场所内

设备的小型化、使用防水连接器导致无法接触金属端口

由于现象的再现性较低而无法拔出连接器

存在静电引起传感器故障的危险性而不能损坏绝缘层

在上述场合时，若使用AC非接触探头SP3000，仅需夹住即可在绝缘层上观测电装信号。

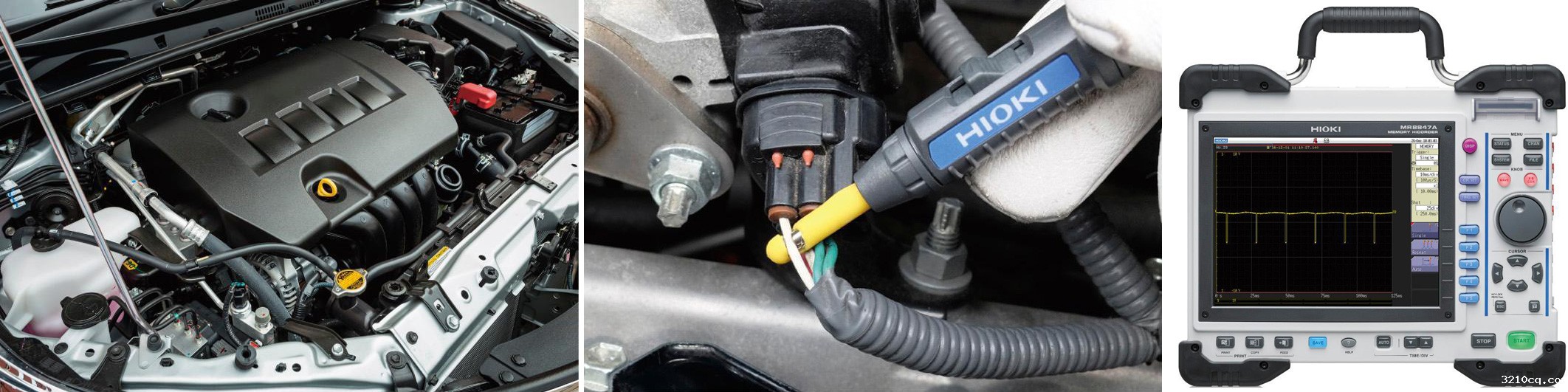

用于示波器、存储记录仪的波形观测

用于车载电装系统信号的测量、LIN信号等的通信信号的捕捉、基准测试等电装信号、通信信号的观测。

额定测量电压	5 Vrms (14.14 Vp-p)
输出率	1 V / V
上升沿时间	4.5 μs 以下
频带	10 Hz〜100 kHz (-3 dB)
电压测量精度	± 2.5% rdg. ± 1% f.s. (0.5 Vrms 〜 5 Vrms)
被测导体的影响	± 5% rdg. (成品外径φ1.0〜2.5 mm, 符合UL1007, UL1015, AV, AVS, AVSS标准的导体)
电源	(1) USB总线电源 (USB-mini端子：DC 5 V), 1.5 VA (2) AC适配器Z1013 (AC 100〜240 V, 50/60 Hz), DC 5 V/2.6 A, 7.5 VA (含AC适配器)
输出	绝缘BNC端子 (连接测量仪器), 输出电阻: 50 Ω
体积及重量	120W × 25H × 55D mm, 160 g, 线长1.5 m
附件	GND连接线(1.5m) ×1, 鳄鱼夹×1, USB连接线(1.5m) ×1, 使用说明书×1

测量方式	结合静电容量平衡方式(无法用于裸线测量)
可测导体直径	被覆电线，φ 1.0 mm 〜 φ 2.5 mm
最大输入电压	有效值：30 Vrms 以下, 峰值： 42.4 Vpeak以下
体积及重量	15.0W × 13.9H × 77.4D mm, 52 g, 线长1 m
